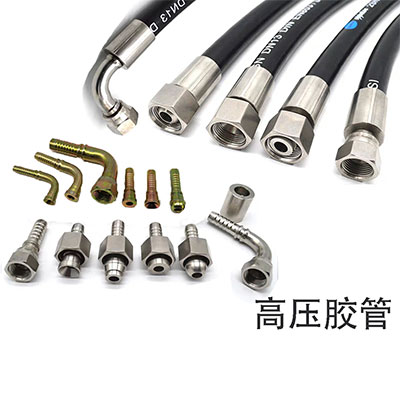

高压橡胶软管
高压橡胶软管结构是由耐液体的合成橡胶内胶层、钢丝增强层及耐天侯性能优良的合成橡胶外胶层组成。主要用于飞机燃油、矿井液压支架、油田开采、工程机械、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基(如矿物油、可溶性油、液压油、燃油、润滑油)液体、水基液体(如乳化液、油水乳浊液、水)、气体等和液体传动用。

三、工作温度:
油类-40℃—+100℃,空气-30℃—+50 ℃,水乳液+80℃以下,超出请选用本厂专用产品。
四、产品特点:
1.胶管选用特种合成橡胶配合制成,具有优良的耐油、耐热、耐老化性能。
2.胶管承压力高,脉冲性能优越。
3.管体结合紧密,使用柔软,在压力下变形小。
4.胶管具有优良的耐曲绕性和耐疲劳性。
5.钢丝编织胶管长度大,φ32以上定尺为20米,φ25以下可连达十米甚至百米以上。
通径 DN | 型号 | 胶管尺寸 | 内径 | 外径 | 最高工作压力 | 爆破压力 | 最小弯曲半径 |
mm |
| 标号 | 英寸 | mm | mm | bar | pai | bar | mm |
6 | DN06 | -4 | 1/4 | 6.4 | 14.7 | 400 | 5800 | 1600 | 100 |
8 | DN08 | -5 | 3/8 | 7.9 | 16.3 | 350 | 5070 | 1400 | 114 |
10 | DN10 | -6 | 3/8 | 9.5 | 18.7 | 330 | 4780 | 1320 | 127 |
12 | DN12 | -8 | 1/2 | 12.7 | 21.8 | 275 | 3980 | 1100 | 178 |
16 | DN16 | -10 | 3/4 | 15.9 | 25.0 | 250 | 3620 | 1000 | 200 |
20 | DN20 | -12 | 3/4 | 19 | 29.2 | 215 | 3110 | 850 | 240 |
25 | DN25 | -16 | 1 | 25.4 | 37.0 | 165 | 2390 | 650 | 300 |
32 | DN32 | -20 | 1-1/4 | 31.8 | 47.0 | 125 | 1810 | 500 | 419 |
40 | DN40 | -24 | 1-1/2 | 38.1 | 53.4 | 90 | 1300 | 360 | 500 |
50 | DN50 | -32 | 2 | 50.8 | 66.2 | 80 | 1160 | 320 | 630
|
