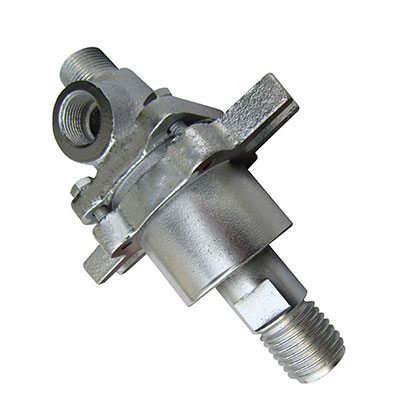

QY308型旋转接头
结构特点
QY308型旋转接头是专门为印染行业烘桶而设计的,采用性能可靠的球面摩擦密封结构,能自动调心自动补偿,连接螺纹为M63×4和37.6×12牙/英寸两种,并配备了专用虹吸软管。
使用参数:
最高压力:1.8Mpa
最高温度:220℃(热油280℃)
最高转速:100转/分
适用介质:水、蒸汽
规格 | A | B | C | D | E | L | L1 | L2 | L3 | N | H1 | H2 | L | J |
25 | M63×4 | Rc3/8 M16×1.5 | Rc3/4 | Rc1/2 | 28 | 210 | 190 | 150 | 36 | 22 | 110 | 150 | 14 | 30
|
